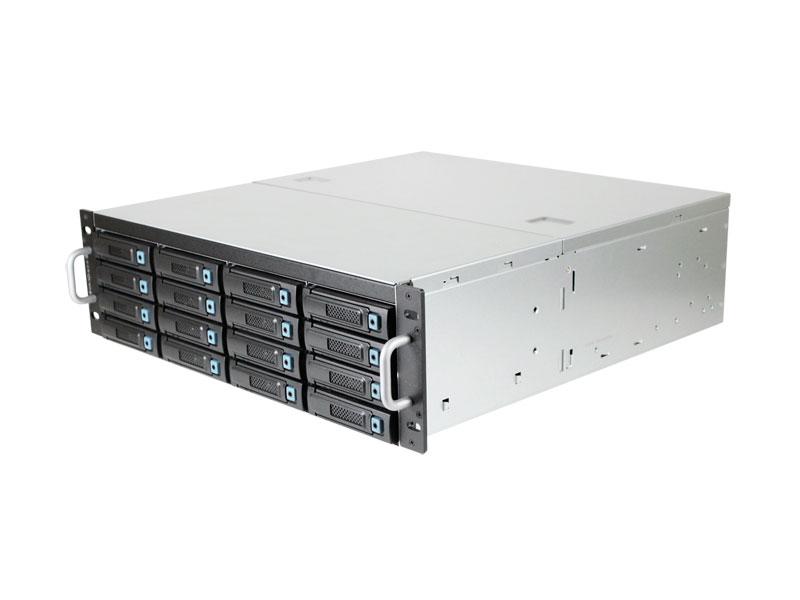

LS-16J-S + SAS RAID

3U Rack、16顆SAS/SATA HDD。8XPCI-e RAID Card+ SAS JBOD subsystem架構

  • 8XPCI-e RAID Card連接SAS JBOD ，直接連接DAS(Direct Attached Storage)應用伺服器架構
  • 獨立主機本身標準19吋機架式，機架高度3U
  • 提供2個SAS(Serial Attached SCSI)主機連接通道
  • SAS通道可達6Gb/秒(2400MB/s)傳輸速度
  • 16顆SAS/SATA (Hot-swap)硬碟盒
  • 支援16顆3.5吋SATAII 或SAS介面硬碟機，可混插使用SAS及SATAII 硬碟
  • 具備即抽即換線上修復功能(hot swap)，並支援磁碟機自動檢測與備援修復功能
  • 提供2個散熱風扇，具熱抽換(Hot Swap)與備援容錯功能(Redundant)，具備故障警示系統

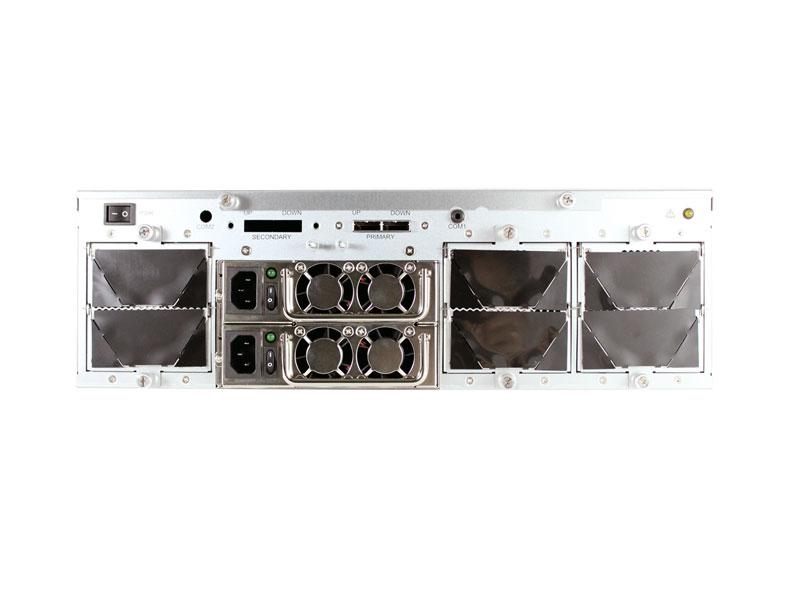

  • 二個500W (1+1)電源供應器，具熱抽換(Hot Swap)與備援容錯功能(Redundant)。
  • 可串櫃SAS JBOD，擴充至105 顆硬碟

硬體規格

一般
控制器數量(Number of Expander)Single/Dual
控制晶片(Expander Chip)LSISAS2x28
主機介面(Host Interface)Single Mini SAS 4x connector
擴展介面(Expansion Interface)Single Mini SAS 4x connector
傳輸頻寬(Transfer Bandwidth)2,400MB/s per connector
介面支援
裝置介面(Drive Interface)3.0/6.0 Gb dual ported SAS,
1.5/3.0/6.0 Gb single ported SATA
裝置轉速(Drive RPM)Up to 15,000
外型(Form Factor)3.5”, 1” height
熱插拔與冗餘
磁碟裝置(Disk Drive)Hot-swap 16-bay
散熱(Cooling)3 x hot-swap fans
電源供應器(Power Supplies)500W 1+1 hot-swap redundant 80+ (Sliver)
電源輸入(Power Entry)Dual AC Inlet
電氣與環境
通用交流輸入(Universal A/C Input)100~240V AC full range
作業環境(Operating Environment)溫度(Temperature) 0ºC to 35ºC
相對濕度(Relative humidity) 20% to 80%
非作業環境(Non-operating Environment)溫度(Temperature) -20ºC to 60ºC
相對濕度(Relative humidity) 10% to 90%
實體規格
尺寸(Dimensions)
(W x D x H)		mm: 482.6 x 450 x 133.4
inches: 19 x 17.7 x 5.25
總重量(Gross Weight)26kgs / 57.2lbs (含電源,不含硬碟與滑軌 : w/ PSU; w/o Rail & Disks)
包裝尺寸(Packaging Dimension)
(W x D x H)		600 x 730 x 333

選購項目

  • SAS RAID 磁碟控制
    • 支援8-lane PCI Express (PCIe) 匯流排，傳輸速度6Gb/s(2GB/s)
    • 運算處理器:(1) PM8013 Dual Core RAID on Chip(ROC) , 512MB 667MHz cache
    • 支援RAID Level 0,1,1E,5,5EE,6,10,50,60,JBOD及Hot Spare
    • 支援SES-2、SGPIO
    • 支援最高256 SATA或SAS 裝置
    • 支援 Hybrid RAID 1 & 10 (SSD + HDD)
    • 支援圖形化操作企面與遠端快速設定功能的設定管理軟體，並可提供電源/電壓、溫度、風扇狀況之警示資訊
    • 支援Win XP, Win 2000, Win Server 2003, Vista, Novell, SuSE Linux, RedHat Linux, FreeBSD等作業系統
    • 可選購AFM-600(RoHS) 備援電池模組，模組使用超級電容與Multi-Level Cell(MLC) Flash ，無傳統電池三年更換與使用時間上的問題
  • SAS線
    • 外接mini Serial Attached SCSI x4(SFF-8088) to x4 (SFF-8088)
    • 長度一公尺
